实验型小型喷雾干燥机结构组成及使用说明书

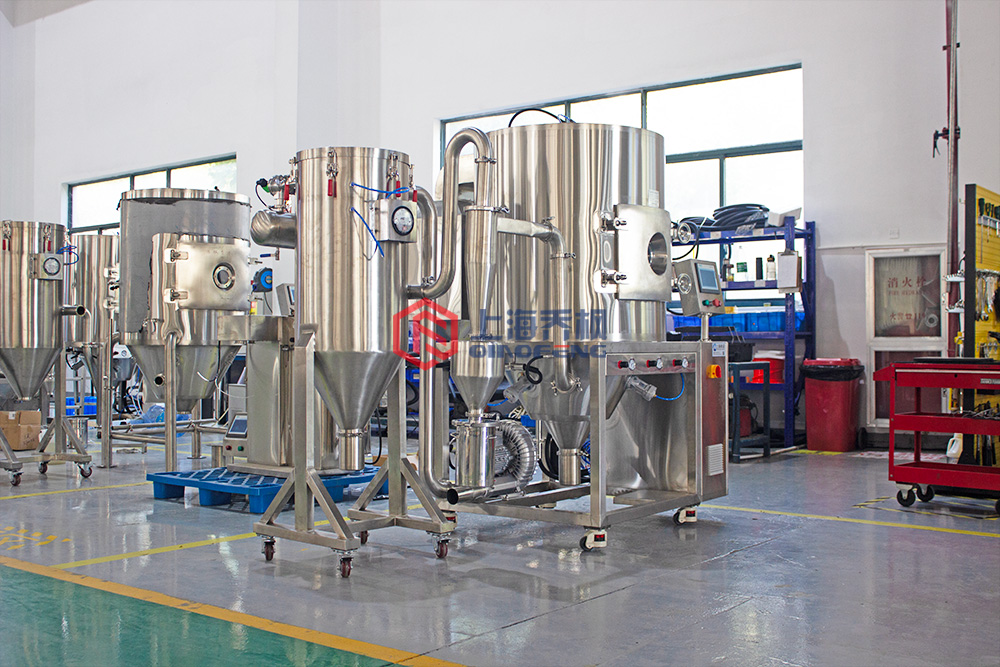

一、结构组成

实验型小型喷雾干燥机是科研实验室中常用的干燥设备，其结构紧凑、操作灵活，能够将液态物料快速转化为粉末或颗粒状产品。该设备主要由以下几个系统组成：

1. ‌1.喷雾系统‌：

• ‌喷嘴‌：是喷雾系统的核心部件，负责将液态物料雾化成微小液滴。根据物料性质的不同，喷嘴有多种类型可供选择，如压力式、离心式和超声波式等。

• ‌空气压缩机‌：为喷嘴提供压缩空气，帮助液态物料雾化。

• ‌进料泵‌：将液态物料稳定输送至喷嘴，通常采用蠕动泵或齿轮泵，确保流量精确可控。

2. ‌2.热风系统‌：

• ‌加热器‌：将空气加热至设定温度，为干燥过程提供热源。加热方式多采用电加热，便于实验中的温度调控。

• ‌风机‌：将热空气输送至干燥室，确保空气流量稳定，促进液滴与热空气的充分接触。

• ‌空气过滤器‌：过滤进入干燥室的空气，防止杂质污染物料，**产品质量。

3. 3‌.干燥系统‌：

• ‌干燥室‌：是物料干燥的主要场所，通常为圆柱形或锥形，材质为不锈钢或玻璃，耐腐蚀且易于观察干燥过程。

• ‌热风分配器‌：将热空气均匀分配至干燥室，确保雾滴与热空气充分接触，提高干燥效率。

• ‌旋风分离器‌：利用离心力将粉末与尾气分离，收集大部分粉末产品。

• ‌布袋除尘器‌：通过滤袋捕获细粉，确保粉末收集效率，减少尾气中的粉尘排放。

4. 4‌.收集系统‌：

• ‌收集瓶‌：储存干燥后的粉末产品，便于后续分析或使用。

• ‌湿法除尘器‌：洗涤尾气中的细粉和有害气体，确保排放达标，保护环境。

5. 5‌.控制系统‌：

• ‌温度控制器‌：调节加热器功率，精确控制干燥室温度，满足不同物料对干燥温度的要求。

• ‌流量控制器‌：调节物料泵和风机转速，控制物料流量和空气流量，确保干燥过程稳定。

• ‌触摸屏操作界面‌：智能化控制，实时显示操作参数，方便用户调整和监控干燥过程。

•

二、使用说明书

‌1. 设备安装与检查‌

• 在拆箱后，请按照装箱清单进行设备整理，检查各部分配件及干燥机机身是否完整。

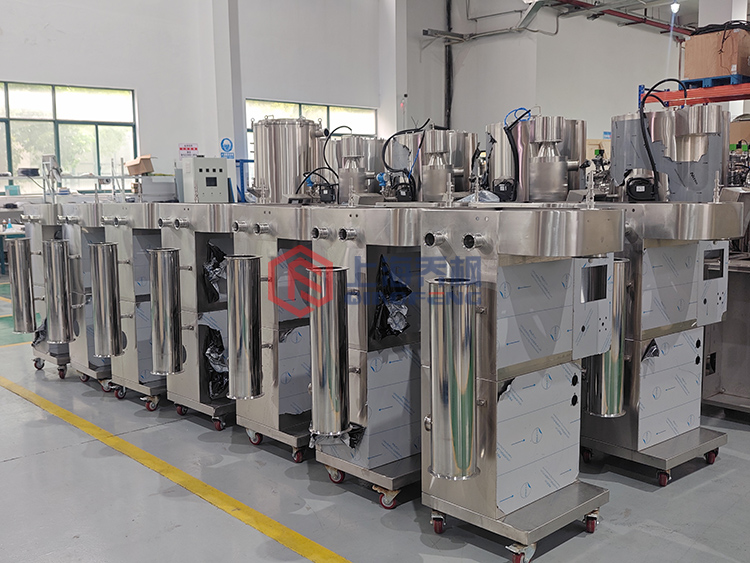

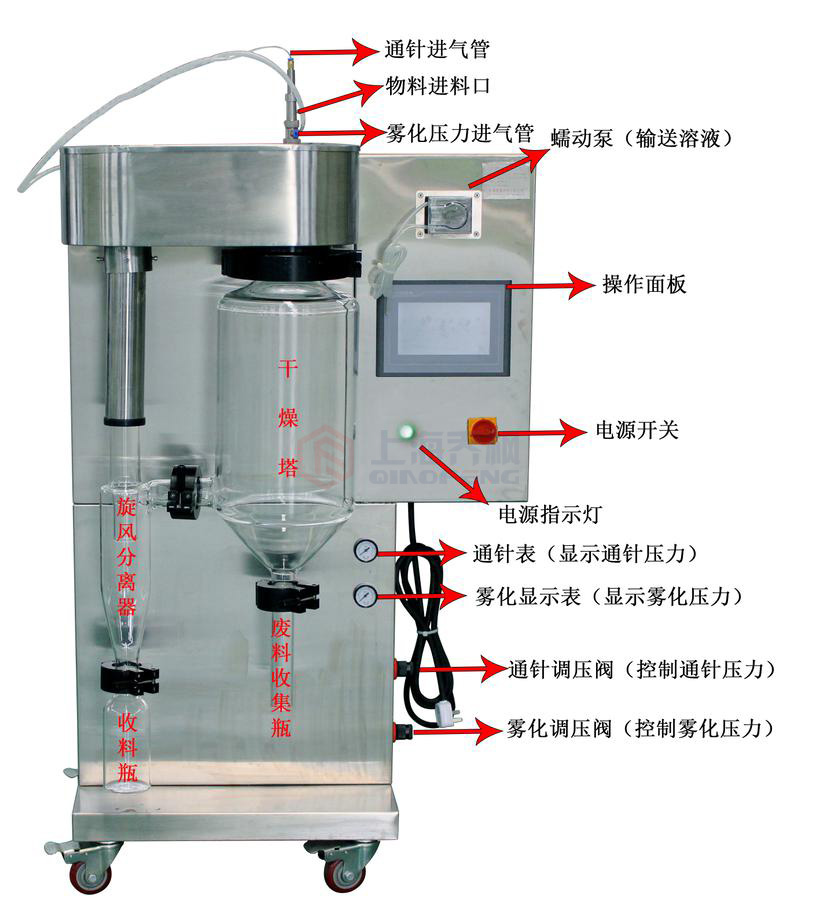

• 安装玻璃组件时，确保干燥室、旋风分离器、产品收集瓶、废液（料）收集瓶等竖直安装，且干燥室左下方瓶口朝向尽量与干燥机正面平行。

• 将干燥机机身左侧的胶管分别插入雾化喷枪对应的接口处，确保连接紧密。

• 检查电源连接，确保电源插头接触良好，无松动现象，并接通电源检查电压和仪表是否正常。

• 检查空压机、压力表、屏显设备、蠕动泵等是否正常工作，同时检查温控设备是否准确。

‌2. 物料准备‌

• 准备待干燥的样品，并将其倒入样品杯中。确保样品量不超过样品杯的*大容量。

• 根据物料性质选择合适的溶剂和添加剂，必要时进行筛选、搅拌、配比等操作，得到均匀的液态物质。

• 使用过滤器过滤物料中的杂质，防止喷嘴堵塞，延长设备使用寿命。

‌3. 操作流程‌

• ‌选择喷嘴和空气流量‌：根据待干燥样品的性质，选择合适的喷嘴和空气流量，将喷嘴安装在仪器上并确保其牢固。

• ‌打开进风口和出风口‌：确保空气流通，为喷雾干燥过程提供必要的空气环境。

• ‌开机预热‌：依次打开空压机、风机、空气加热器，待空机运转一定时间后进行参数设置。

• ‌设定温度‌：根据样品的性质和所需的产品粒度，设定所需的温度。等待仪器加热至所需温度，并保持稳定。

• ‌开始喷雾干燥‌：慢慢调节喷嘴的高度，观察喷雾情况，并调整空气流量，以获得*佳的喷雾效果。如果喷雾效果不佳，可以调整喷嘴的角度或高度。

• ‌收集产品‌：观察实验室小型喷雾干燥机的出口处，等待产品落入收集器中。收集器应放置在出口下方，并确保其稳定。

• ‌关机清理‌：喷雾干燥结束后，依次关闭空气加热器、空压机。待进风温度降至90℃时，方可关闭风机。关闭电源，按设备清洁程序对喷雾干燥机进行清洁。

4. 注意事项‌

• ‌安全操作‌：在操作过程中，应严格遵守安全规程，佩戴好防护用品，避免高温烫伤或粉尘吸入等安全隐患。

• ‌物料性质‌：根据样品的性质和所需的产品粒度，选择合适的温度、气流和喷嘴类型等参数。

• ‌异常情况处理‌：如果在操作过程中遇到任何问题或异常情况，应立即停止操作，并联系专业技术人员进行处理或维修。

• ‌设备维护‌：定期对设备进行维护保养，检查加热元件、电机、轴承等部件的磨损情况，及时更换损坏部件，确保设备长期稳定运行。

‌5. 清洁与保养‌

• 在使用过程中，应保持仪器的清洁和整洁。定期清洗喷嘴、进风口和出风口等部件，以确保仪器的正常使用和延长使用寿命。

• 清洁干燥室时，应使用软布或刷子轻轻擦拭，避免使用硬物刮擦，以免损坏设备表面。

• 定期检查并更换空气过滤器、布袋除尘器等易损件，确保设备的过滤效果和除尘效率。

实验型小型喷雾干燥机以其高效、灵活、环保的特点，在科研与工业生产中发挥着越来越重要的作用。希望本使用说明书能够帮助您更好地了解和使用该设备。
